百實科技手機廠弱電工程解決方案以工業級高可靠架構為核心，集成全流程數字化追溯、柔性生產支撐與智能安防管控，實現零中斷通信、15%能耗優化及毫秒級響應，助力手機廠降本增效與核心競爭力躍升。

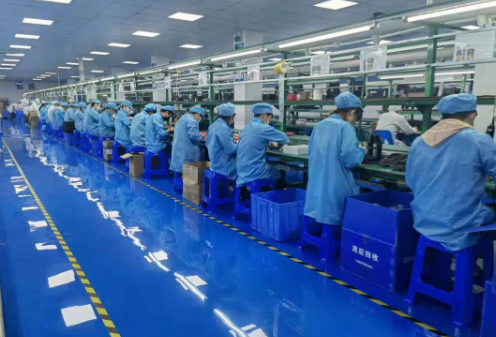

　　手機制造屬于高精度、高密度、高自動化的電子制造業，其生產環境(如潔凈車間、防靜電)、生產設備(SMT貼片機、精密測試儀器)和物流體系對弱電系統提出了比普通工廠更高、更特殊的要求。

一、項目特點與核心需求

　　超高潔凈度與恒溫恒濕要求：SMT車間、光學實驗室等區域?qū)Νh(huán)境有嚴格標準，弱電系統需與之適配。

　　防靜電與電磁屏蔽：防止靜電和電磁干擾對精密元器件和信號傳輸造成影響。

　　高密度設備互聯：海量的SMT設備、測試儀器、機器人、AGV需要穩定、低延遲的網絡連接。

　　生產數據實時性與可靠性：MES(制造執行系統)、數據采集(SCADA)的實時數據是生產管理和質量追溯的生命線。

　　物料與產品高價值：核心芯片、成品手機價值高，對安防和物流追蹤系統要求極高。

　　快速換線與柔性生產：生產線需適應手機型號的快速迭代，弱電系統應具備高度的靈活性和可擴展性。

二、核心弱電子系統規劃

1、綜合布線系統

　　架構：采用全光纖網絡 為主干，水平區域根據需求采用Cat6A或更高等級的銅纜。為未來向40G/100G升級預留空間。

工業級應用：

　　SMT車間：采用低煙無鹵阻燃 線纜，配置防塵、防化學腐蝕的工業級信息點。

　　抗干擾：關鍵區域采用屏蔽(F/UTP, S/FTP)布線系統，以防止電磁干擾。

　　高密度點位：在生產線、測試站、維修工位規劃密集的網絡和信息點，滿足工位PC、IP電話、測試設備接入。

2、網絡系統

?核心-匯聚-接入三層架構：

　　核心層：采用高性能、高冗余的核心交換機，支持SDN(軟件定義網絡)以便于管理。

　　生產網絡：與辦公網絡、視頻監控網絡進行物理或邏輯隔離，確保生產控制系統的獨立性和安全性。

?工業無線網絡：

　　全覆蓋與無縫漫游：確保AGV車隊、智能倉儲機器人、工程師手持終端在移動中連接不中斷。

　　高密度與抗干擾：在辦公區、會議室支持高并發接入;在車間采用工業級Wi-Fi 6/6E AP，提供高帶寬、低延遲，并能有效抵抗工業設備干擾。

?網絡安全：

　　部署下一代防火墻、網絡準入控制系統。

　　對OT(運營技術)網絡進行安全域劃分，嚴格限制從IT網到OT網的訪問。

3、安防系統

　　手機工廠的安防重點在于防泄密、防盜取、防破壞。

?視頻監控系統：

　　關鍵區域：覆蓋原材料倉(尤其是芯片庫)、SMT車間、成品倉、研發實驗室、出入口、周界。

?智能分析：

　　人員行為分析：在禁區出現、人員聚集、摔倒等。

　　區域入侵檢測：對核心工藝區設置虛擬周界。

　　工服/口罩識別：在潔凈車間入口，識別未按規定著裝人員。

?門禁一卡通系統：

　　高安全性認證：在研發中心、高價值倉庫等區域，采用“刷卡+密碼+生物識別(指紋/人臉)” 的多因子認證。

　　權限精細化：精確到每個門、每個時間段的不同人員權限。

　　訪客管理：線上預約、身份證讀取、人臉登記、臨時權限發放與回收一體化。

　　周界入侵報警系統：采用脈沖電子圍欄+視頻聯動，一旦報警，立即彈出對應視頻畫面并聲光告警。

4、數據中心與機房工程

　　模塊化數據中心：推薦采用模塊化UPS、精密空調、微模塊機房，實現快速部署、高效節能和靈活擴展。

　　高可靠性：UPS供電系統采用N+1或2N冗余配置，確保服務器、網絡設備和生產線控制系統不斷電。

　　動環監控：對機房的溫濕度、漏水、煙感、門禁、視頻、UPS狀態進行24/7監控。

5、智能物流與倉儲系統

　　核心技術：廣泛應用UHF RFID 技術。

　　在料箱、托盤、貨架上安裝RFID標簽。

　　在倉庫門口、通道、關鍵工位設置RFID讀寫器，實現物料的自動、批量、遠距離識別與追蹤。

　　與AGV/AMR集成：穩定的無線網絡是數百臺AGV協同作業的基礎，實現從倉庫到產線的物料自動配送。

6、公共廣播與音視頻系統

　　背景音樂與業務廣播：在辦公區、食堂、走廊播放。

　　生產廣播與緊急廣播：在車間，用于生產調度、緊急通知。與消防系統聯動，具備最高優先級。

7、能源管理系統

　　數據采集：對生產線、空壓機、冷水機組等主要耗能單元安裝智能儀表。

　　能效分析：通過能源管理平臺，分析單位產值能耗，找出能耗黑洞，優化設備運行策略，是實現“綠色工廠”的關鍵。

8、生產信息發布系統

　　數字車間看板：在車間主要通道和生產線上設置大型LCD屏幕。

　　實時顯示：生產計劃、實時產量、OEE(設備綜合效率)、UPH(每小時產出)、質量良率、安全提示等，實現生產狀態透明化。

三、特殊區域解決方案

1、SMT車間：

　　布線需滿足潔凈室規范，線纜穿墻、穿樓板處需做密封處理。

　　網絡設備(如AP、交換機)需選擇工業級、無風扇設計，防止灰塵積聚。

　　嚴格的ESD防護，所有信息點需有良好的接地。

2、無塵車間/潔凈室：

　　攝像機、門禁讀卡器等設備需采用不銹鋼材質、無縫隙設計，易于清潔消毒。

3、研發實驗室：

　　最高級別的門禁和視頻監控。

　　網絡需進行物理隔離，并部署嚴格的數據防泄密系統。

四、系統集成與智慧運營

　　建議建設統一的智能建筑管理平臺 或 數字孿生工廠平臺。

　　三維可視化：將工廠環境、設備、管線與弱電系統數據結合，在一個三維界面中實現可視化管理。

?智能聯動：

　　消防應急：煙感報警 → 視頻確認 → 門禁強制打開 → 廣播引導疏散 → 通知安保中心。

　　生產協同：MES系統下發新工單 → AGV系統接收指令前往倉庫取料 → 倉庫門禁自動授權AGV通過。

　　大數據分析：匯聚生產、能耗、質量、設備數據，通過AI算法進行故障預測、質量根因分析、能效優化，驅動工廠持續改進。

五、手機廠弱電工程解決方案實施建議

　　前期規劃：在工廠土建階段就提前介入，與工藝、暖通、動力等專業密切配合，完成管線預埋和橋架規劃。

　　標準統一：制定全廠的弱電接口、協議、編碼標準，為系統集成打下基礎。

　　選擇專業伙伴：集成商應具備電子制造業的成功案例，深刻理解SMT、測試等工藝對弱電的需求。

　　重視數據安全：從網絡邊界、內部區域到終端設備，構建縱深防御體系，特別是保護核心生產數據和研發資料。

　　手機工廠的弱電工程是其邁向“工業4.0”和“智慧工廠”的基石，百實科技手機廠弱電工程解決方案不僅能保障生產的安全、穩定與高效，更能通過數據的無縫流動和系統的智能聯動，賦予工廠前所未有的靈活性、透明度和競爭力，從而在快速變化的消費電子市場中立于不敗之地。
