一、項目概述

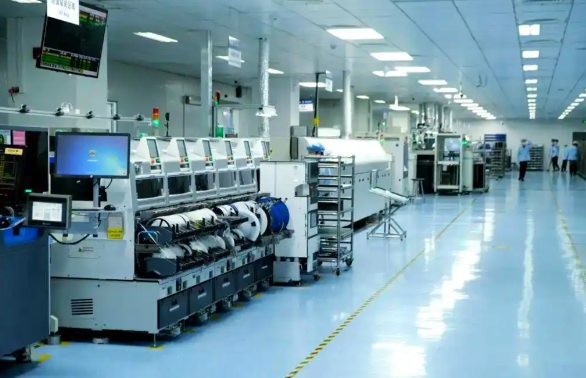

　　百實科技電腦制造廠弱電智能化系統整體解決方案旨在為貴電腦制造廠構建一個技術先進、運行穩定、可彈性擴展的弱電智能化系統。方案將覆蓋原材料倉庫、SMT車間、組裝線、測試區、無塵車間、成品倉庫、研發中心及辦公區等全功能區域，通過高度集成的智能化系統，實現生產環境的精密控制、生產全流程的可視化追溯、廠區運營的本質安全以及數據網絡的高速可靠。

二、設計原則

　　高可靠性：核心設備與鏈路均需冗余，確保7x24小時不間斷運行，滿足生產線不停工要求。

　　極高安全性：保障網絡數據安全和廠區物理安全，防止商業機密泄露和非法侵入。

　　精密可控性：對生產環境(溫濕度、潔凈度、ESD)實現毫厘不差的監控與調節。

　　可擴展性：采用模塊化設計，便于未來因產能提升或技術革新而進行的系統擴容。

　　高效性：通過自動化和信息化手段，提升物流、信息流效率，降低人力成本。

三、核心弱電系統構成

1、綜合布線系統

　　要求：作為工廠的“信息高速公路”，主干建議采用萬兆多模/單模光纜，水平采用超六類或Cat.6A屏蔽/非屏蔽雙絞線，以應對未來高速網絡需求。

?特殊區域：

　　生產車間：信息點密度需滿足生產設備、AGV、智能終端接入需求，采用工業級接插件，具備防塵、抗干擾特性。

　　辦公研發區：高密度部署，并為無線AP、監控攝像頭預留點位。

2、網絡系統

　　架構：核心-匯聚-接入三層架構。核心交換機需高性能、高可靠性(支持冗余電源、堆疊)。

　　虛擬局域網：嚴格劃分VLAN，如生產網絡、辦公網絡、安防網絡、設備網，進行邏輯隔離，確保生產網絡的獨立性和安全性。

?工業無線覆蓋：

　　實現全廠區無縫覆蓋。在倉庫、車間等區域部署工業級Wi-Fi 6/6E AP，為AGV小車、手持掃碼器、移動工位提供低延時、高帶寬的無線接入。

　　無線網絡需支持無縫漫游，確保移動設備在移動過程中連接不中斷。

　　網絡安全：部署下一代防火墻、入侵檢測系統、網絡行為管理系統，構建縱深防御體系。

3、安全防范系統

?視頻監控系統：

　　覆蓋范圍：廠區周界、出入口、倉庫(原材料及成品)、SMT車間、高價值物料存儲區、研發實驗室、服務器機房。

　　技術選型：全網絡高清IPC。在關鍵區域部署AI智能攝像頭，實現人員入侵檢測、區域人數統計、明火/煙霧檢測、未戴安全帽/靜電手環檢測等。

　　存儲：采用集中存儲，關鍵區域視頻存儲時間不少于90天。

?門禁一卡通系統：

　　在主要出入口、生產車間、倉庫、研發實驗室、機房設置門禁點。

　　采用刷卡+密碼或生物識別(指紋/人臉) 方式。對無塵車間需設置風淋室聯動門禁。

　　實現與考勤、消費、梯控、訪客管理一體化，并對所有進出記錄進行審計。

?入侵報警系統：

　　在周界設置脈沖電子圍欄，在財務室、研發中心、服務器機房等關鍵室內區域部署雙鑒探測器、震動探測器，與視頻監控聯動。

?巡更系統：

　　采用在線式電子巡更，確保安保人員對重點區域的巡邏到位。

4、智能消防系統

　　采用早期預警的空氣采樣式極早期煙霧探測系統 于服務器機房、電力機房。

　　在倉庫、生產車間等大空間場所，采用感煙、感溫探測器和手動報警按鈕的組合。

　　系統與門禁、廣播系統聯動，實現火災時的自動疏散引導。

5、公共廣播與背景音樂系統

　　平時用于播放通知、背景音樂，緊急時作為消防緊急廣播，強制覆蓋所有區域。

　　生產車間的廣播需聲音清晰，不受設備噪音干擾。

6、環境監控系統(精密制造核心)

?無塵車間監控：

　　實時監測并記錄溫度、濕度、潔凈度(壓差、粒子濃度)。數據超限立即報警，并聯動FFU、空調機組進行調節。

?靜電防護監控：

　　監測生產線和工作臺的靜電電壓，確保在安全范圍內。

?能源監控：

　　對生產線、空壓機、空調系統等主要耗能單元進行分項計量，通過數據分析優化能耗。

7、生產信息化與物聯網系統

　　生產看板系統：在車間部署大型LED顯示屏，實時顯示生產計劃、達成率、設備OEE、質量狀況、物料需求等信息。

　　AGV調度系統：為AGV小車提供穩定的網絡和環境支持，實現物料從倉庫到生產線、產線到產線的自動化配送。

　　設備聯網與狀態監測：通過工業物聯網關，采集PLC、機器人等關鍵設備數據，實現設備運行狀態監控、故障預警和預測性維護。

　　生產追溯系統：通過條碼/RFID技術，對從PCB板到成品的每一個關鍵工序進行數據采集，實現全生命周期的質量追溯。

8、數據中心機房工程

　　按照A級或B級標準建設，包含：模塊化UPS、精密空調、環境監控(溫濕度、漏水、煙霧)、氣體滅火系統、機柜微模塊、KVM系統等。

四、系統集成與智能運營中心

　　建設廠務監控管理系統 或 IIoT平臺，將以上所有子系統進行深度集成，在一個統一的平臺上實現：

　　全局態勢感知：3D數字孿生廠區，一目了然掌握全廠運營狀況。

　　智能聯動：如發生消防報警，平臺可自動定位、視頻彈出、門禁釋放、廣播疏散。

　　大數據分析：整合生產、環境、能耗、設備數據，進行分析優化，為管理層提供決策支持。

五、電腦制造廠弱電智能化系統解決方案實施建議

　　總體規劃，分步實施：優先保障生產和安全系統(網絡、安防、環境監控)，再逐步實施信息化和集成平臺。

　　選擇工業級合作伙伴：集成商必須具備電子制造業弱電系統實施經驗，熟悉工業協議和環境要求。

　　重視數據安全：從網絡架構、訪問控制、數據加密等多維度構建安全防護體系。

　　預留發展空間：在管線、橋架、機房空間等方面預留擴容余量。
